低压无功补偿柜的作用

低压无功补偿柜的作用是提高负载功率因数，降低无功功率，提高供电设备的效率；电容柜是否正常工作可通过功率因数表的读数判断，功率因数表读数如果在0.9左右可视为工作正常。



电容器柜结构图

一次电路的工作原理过程：

合上刀熔茄子视频ios下载版和断路器，无功功率补偿控制器根据进线柜电压和电流的相位差输出控制信号，控制交流接触器闭合和断开，从而控制电容器投入和退出。





二次电路的工作原理过程：

手动工作时，转换茄子视频ios下载版开始每转过一个位置多接通一个LED灯，表示1—8个电容器依次进入使用状态；自动接通时，转换茄子视频ios下载版应按照要求停在相应的位置，其余均接通。

二次电路的安装工艺：

使用工具 剥线钳、剪刀、罗丝批、压接钳，适用套筒扳手、尖口钳、弯线钳、搭灯、活络扳手、电工刀。

根据图纸，安装二次系统的继电器、仪表、信号灯、端子排等电器元件及其附件。

按布置图粘贴元件标号，标号一般粘贴在该元件正中上部的金属构架上，个别情况元件上方不能粘 贴标号时，可就近选择适当位置粘贴。

根据图纸确定配线途径。按配线途径量线，正确落料（一般放长300～500mm），且两端做好记号或套上线号，即按配线途径 进行敷设。

导线的敷设应做到横平竖直，层次美观清晰，用扎带捆扎或用绕带绕扎。 可将二次线敷设在专为配线用的塑料行线槽内，此时只需将导线整理清楚而毋需捆扎。





安装步骤

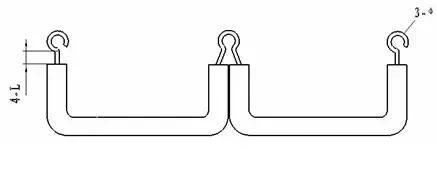

安装接线按照先左后右、从上到下、由里到外、先难后易的接线原则进行接线。先接线无功功率表、电流表、电压表；然后接线自动补偿仪、万能转换茄子视频ios下载版；完成以后进行捆扎线保持横平竖直转角为90°。端子排接线要留出一段线，每只端子上接线螺钉最多接二根导线，对于端子间的连线可采用（图五）的方法。然后接线电流互感器、交流接触器、热继电器。
