项目 |
静态无功补偿器 |
可控硅动态无功功率补偿器 |
|
工作原理 |
采用接触器作为茄子视频ios下载版投切电容器，当供电系统功率因数滞后或超前到一定值后，接触器动作，三相平均投入或切除一组或多组电容器，通常用于补偿稳定负荷的功率因数 |
采用由晶闸管和整流管组成的半控式无触点交流茄子视频ios下载版投切电容器。当无功电流增大(减小)到定值时，调节器对指定的晶闸管输出(或)停了触发脉冲使之导通(或截止)，而将电容投人(退出)运行。分别独立监测各相功率因数并对各相进行独立实时补偿。通常用于冲击性三相不对称负荷 |
|
电容器 |
有火花；有过电流、过电压、污染电源 |
无火花;无过电流过电压，不污染电源。 |
| 切换装置 |
触电易烧毁，寿命短，需经常维护；不能补偿变动负荷、冲击负荷；不能实时跟踪负载变化进行补偿，不能分相补偿 |
无触点，不存在触点烧毁，寿命长，免维护;特别适合变动负荷、冲击负荷;能实时跟踪负载变化进行补偿，能分相补偿，消除三相不平衡 |
|
投切方式 |
手动、半自动，需人值守；循环投切速度慢，控制系统复杂，易出故障 |
全自动，不需职守；一次性投切，速度快，控制简单，故障率低 |
|
补偿方式 |
接触器动作，阶段性三相同时补偿 |
可控硅导通，对三相独立实时动态补偿；无触点控制，动态跟踪负载无功电流实现三相、分相动态补偿 |
|
投切时间 |
时间长，大于300s |
小于20ms |
| 电压 | 波动大 |
波动小 |
| 功率因数 |
出现过补和欠补 |
cosφ＝0.95以上 |
| 接线方式 | 三相综合接线，适用于补偿三相对称稳定负荷 | 三角形接线\星型接线，与系统连接时，不需考虑交流系统相序，不会因为相序连接错而带来烧坏可控硅或其他器件现象。 |
| 节能效果 |
电容器切除后再投时需放电数分钟，这期间补偿不起作用，无功失去控制；对变化负荷、冲击负荷及闪变负荷无能力 |
重复投切电容器不需放电，无功始终受控;对变化负荷冲击负荷及闪变负荷能完全补偿 |

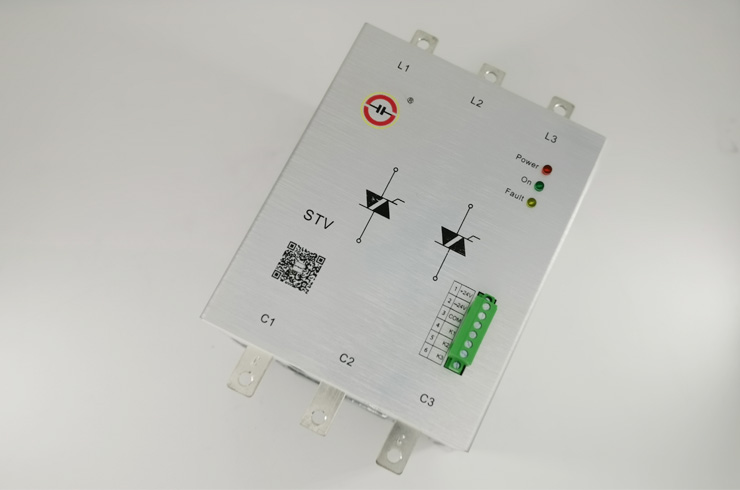

STT标准型晶闸管投切模块技术源自德国，我司在充分消化吸收德国技术和先进制造工艺的基础上，研制出了拥有自主知识产权的新一代晶闸管投切模块。模块主要由双向晶闸管，触发电路，吸收电路，保护电路，智能型散热片组成。自主专利技术保证电压过零触发，电流过零断开，真正实现投切无涌流，跟随速度快，有效补偿冲击性负荷，平均响应时间小于15ms，很好地取代传统投切装置。
