    晶闸管投切静止无功补偿器

    来源:茄子视频app色版电气(常州)有限公司    日期:2019-06-12    浏览量:载入中...

           晶闸管茄子视频ios下载版投切的静止无功补偿器,属于无源快速无功补偿装置。目前市场主要投入使用的有TCR和TSC,不过缺点是容易出现过欠补、扩容不方便、电容柜散热大等情况。它属于第二代无功补偿技术,现在的第三代自换向变流器的静止无功补偿装置是主流。


           TCR:TCR通过调节晶闸管的触发角α,实现连续调节补偿装置的无功功率。总结出,它是利用TCR回路吸收的感性无功功率,可以对无功功率进行动态补偿,使得并联滤波器中多余的无功功率得到平衡,确保补偿点的电压接近维持不变。

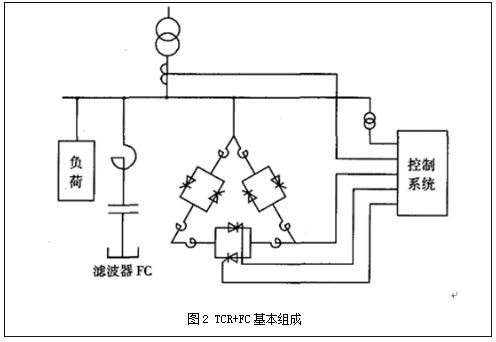

    TCR+FC基本组成

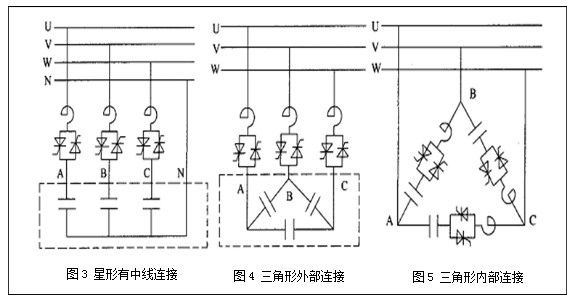

           TSC:一般情况下,按照一定的比例设计成多组支路的滤波器,在基波频率下成容性,分级改变补偿装置的无功出力,滤波支路在某次谐波下偏调谐,兼滤该次谐波。TSC只能分组投切,必须和TCR配合才能进行连续调节。盛弘电气认为,TSC的基本电路有3种[2],如图3、图4和图5所示,图3为星形有中线连接,图4为三角形外部连接,简称角外接法,图5为三角形内部连接,简称角内接法。在这3种电路的基础上又衍生出很多其他的拓扑结构,比如将每相的一个晶闸管换成二极管,或者为了节约成本去掉某相的晶闸管茄子视频ios下载版。选用何种拓扑结构应结合现场负荷实际情况及技术经济等因素综合考虑。

    星形连接-三角形连接
